세차용 알리 대포 송풍기 (마끼타 대포) 버튼 개조

얼마전 뜨거했던 알리익스프레스 카오푸 대포 송풍기를 사봤습니다. 이녀석의 원래 용도는 낙엽이나 눈을 치우는 것입니다만, 세차후 물기를 말리는 용도로도 쓰입니다. 그래서 저는 세차 드라잉 용도로 구매해보았습니다.

공구 제작사로 유명한 마끼다 제품과 디자인이 매우 유사하며, 배터리 또한 마끼다 배터리와 형태가 똑같아서 서로 호환이 됩니다. (기존에 마끼다 공구 툴을 사용중이라면 배터리를 서로 공유할수 있습니다.)

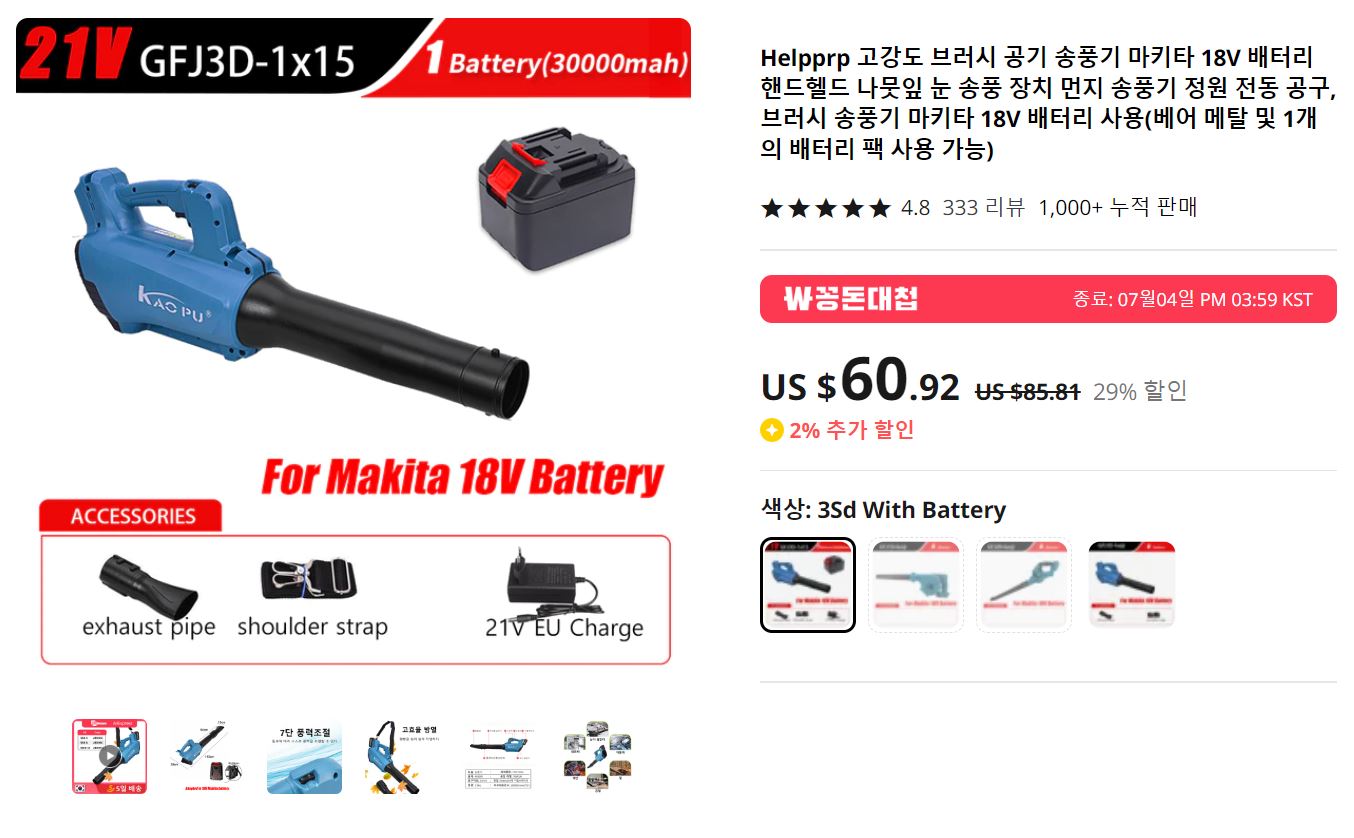

알리좌표는 아래 이미지를 누르면 되구요.
상세 제품 스펙과 한국 사용자들의 후기를 볼 수 있습니다.



5일 배송 제품이라서 물건은 국내 택배 받는것 처럼 제법 빠르게 도착했습니다.

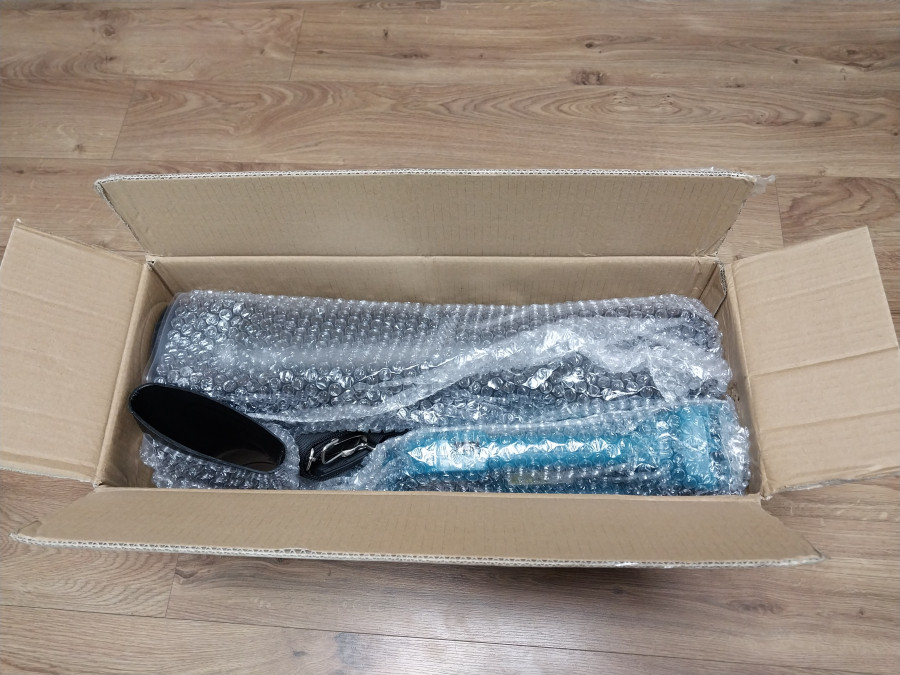

박스 크기는 상당히 큽니다.

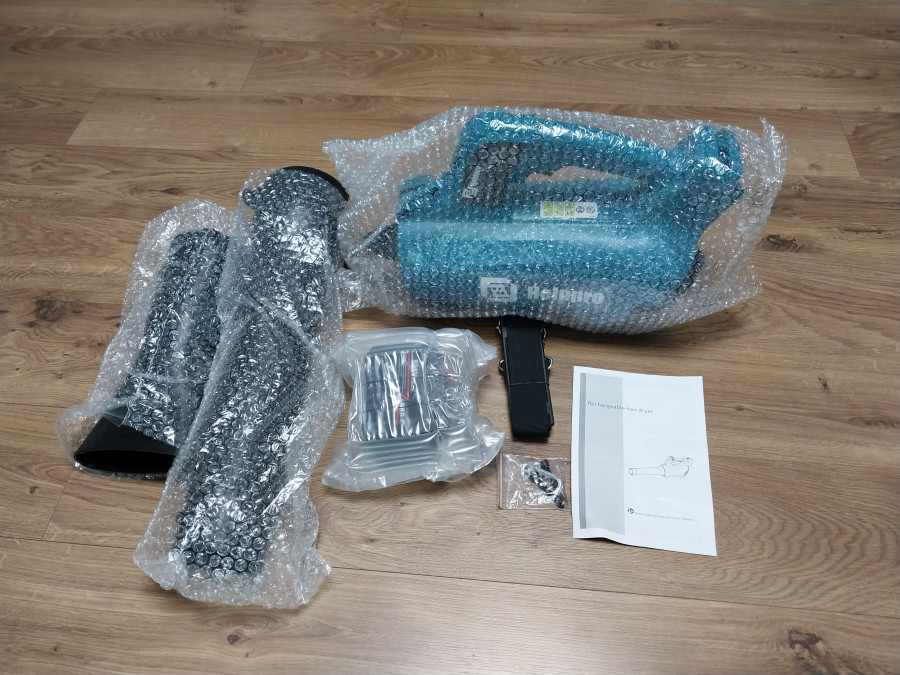

내부에 뽁뽁이로 안전하게 포장되어 있어 파손된 부위는 없었습니다.

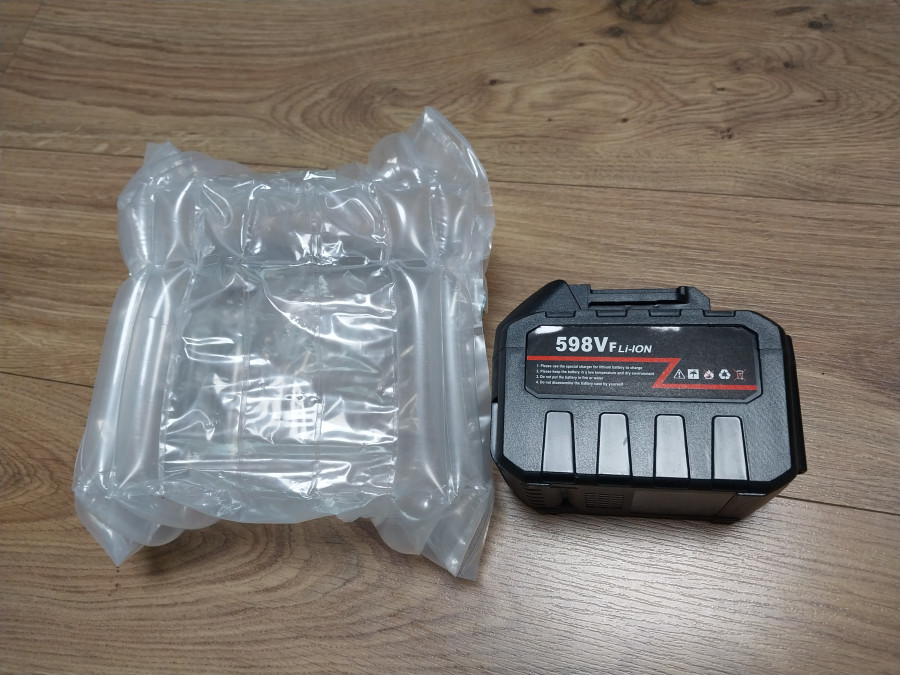

특히 배터리는 포장에 더 신경쓴 모습입니다. 빵빵한 에어쿠션으로 포장되어 있습니다.

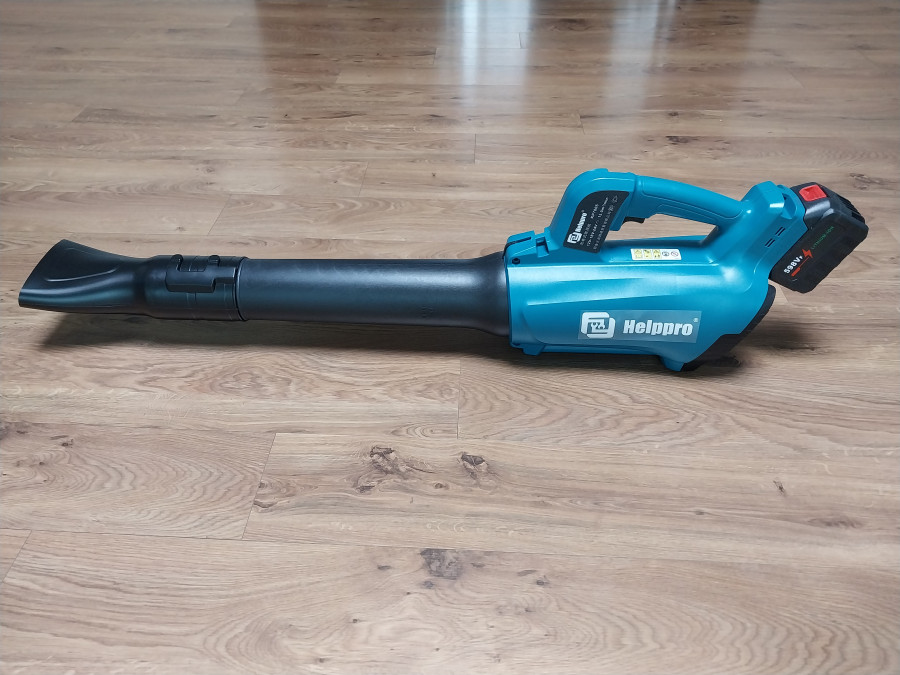

기본으로 들어있는 노즐은 땅바닥에 있는 낙엽을 잘 불어낼수 있도록 길이가 깁니다.
노즐을 연결할 경우 전체길이는 1미터가 훌쩍 넘습니다.



바람의 세기는 다이얼을 회전해서 7단계 조정이 가능합니다.
MAX로 하면 제품을 잡고 있는 손이 뒤로 밀릴정도로 바람이 강력합니다.

모터 동작은 레버스위치를 누를때만 작동합니다.

스위치를 누를때만 동작하기에 사용하고자 하는 순간에만 배터리를 효율적으로 쓸수 있다는 장점이 있지만서도, 지속적인 동작을 원할때에는 스위치를 계속 누르고 있어야 하기에 손가락이 좀 피곤해지고, 버튼을 계속 누르고 있어야 하다보니 파지 자세를 편하게 바꿀수 없는 불편이 좀 있습니다.

저는 이런 불편을 없애기 위해서, 세차 카페에서 선구자 분들이 많이 하셨던 추가 스위치 작업을 할겁니다.
스위치 단추 추가하는 개조작업은 글 뒷부분에서 언급할게요~

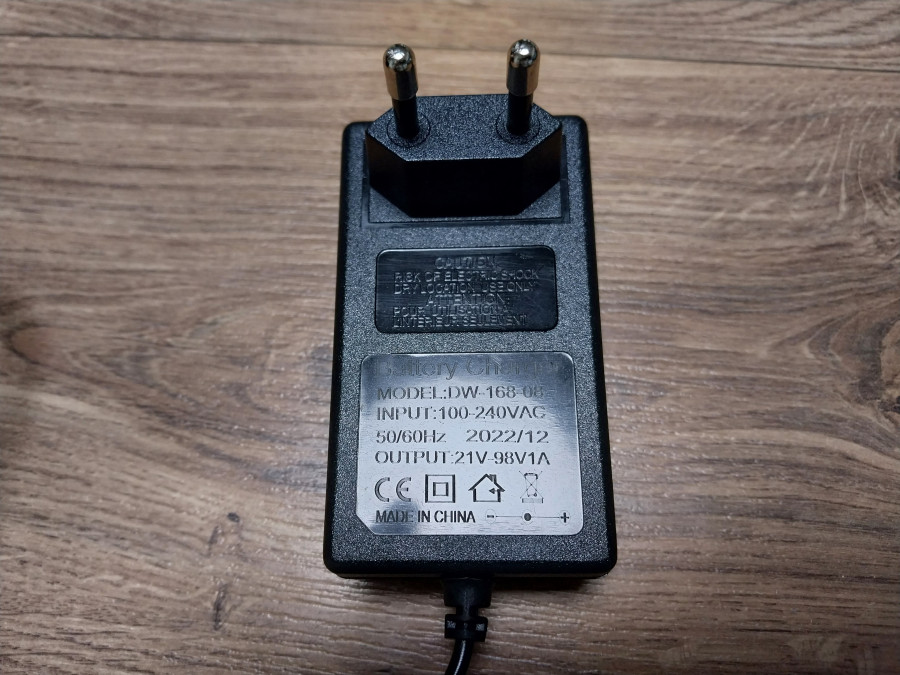

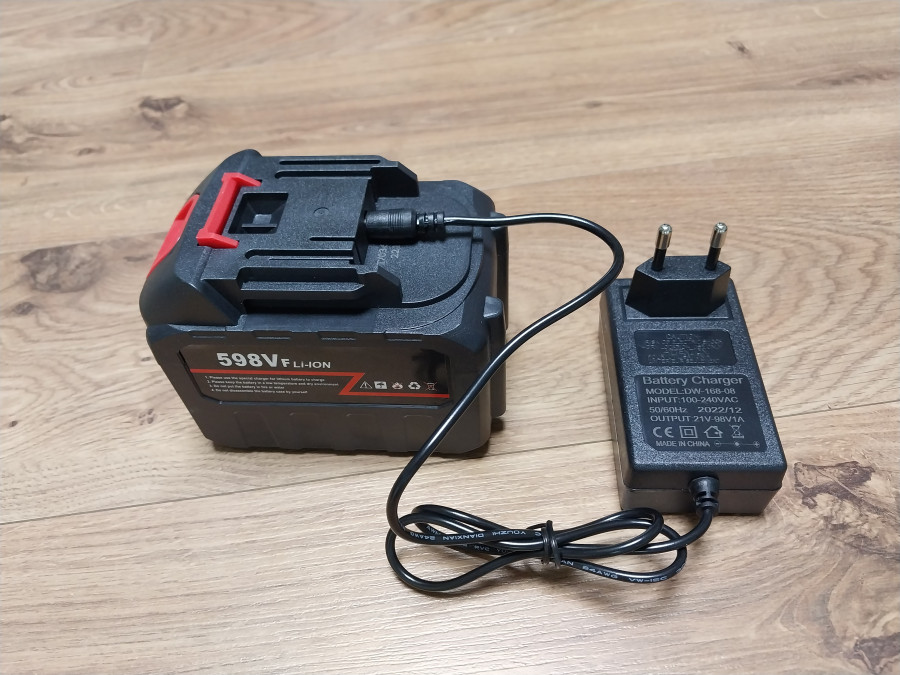

배터리 충전을 위해 전용 dc 충전기가 제공됩니다. 충전속도는 느린편입니다.

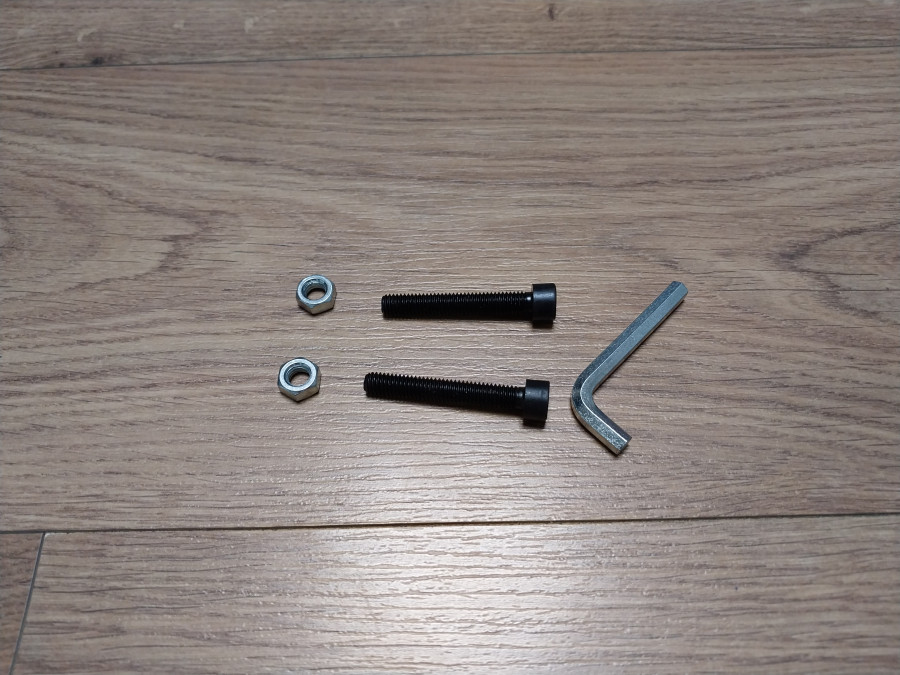

이건 노즐을 본체와 조립할때 쓰는 육각 나사입니다.
육각나사를 조일때 필요한 육각렌치도 포함 되어있습니다.

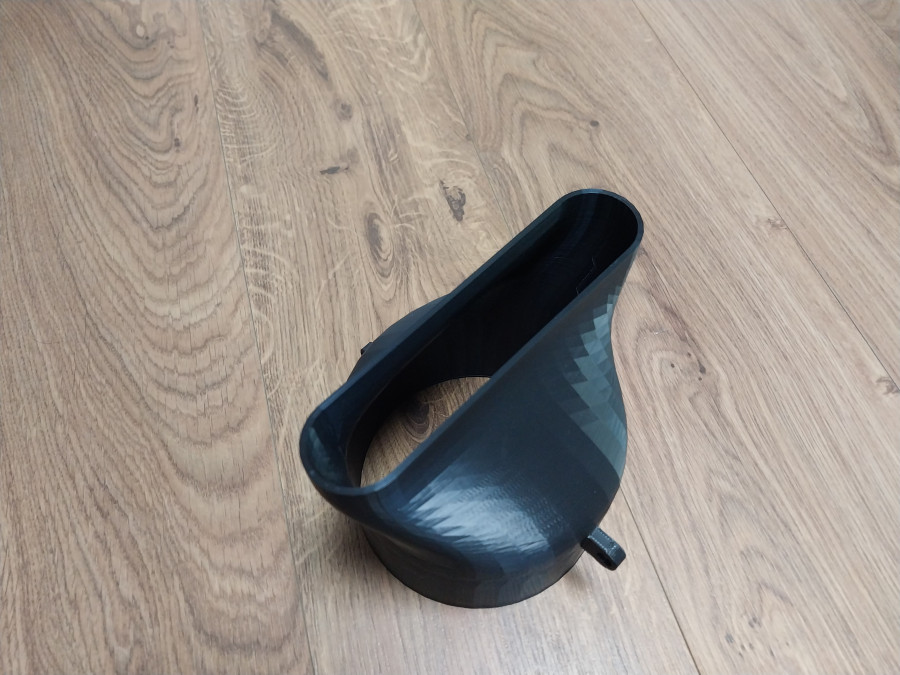

요건 네이버 스토어 3D 프린터몰에서 따로 구매한 숏노즐입니다.
길이가 짧아서 사용하기가 편하고, 노즐 출구 모양이 납작해서 바람을 집중시키는 이점도 있습니다.

요기서 샀습니다. 숏노즐을 파는 곳중에서 가장 저렴한 곳입니다.

https://smartstore.naver.com/f3d/products/8013644599

마끼다 호환 알리 KAOPU HELPPRO TOVIA 대포송풍기 노즐 3D프린팅 숏노즐 플랫노즐 : FACTORY3D





요건 네이버 스토어 스티커 몰에서 따로 구매한 마끼다 로고 스티커 입니다.

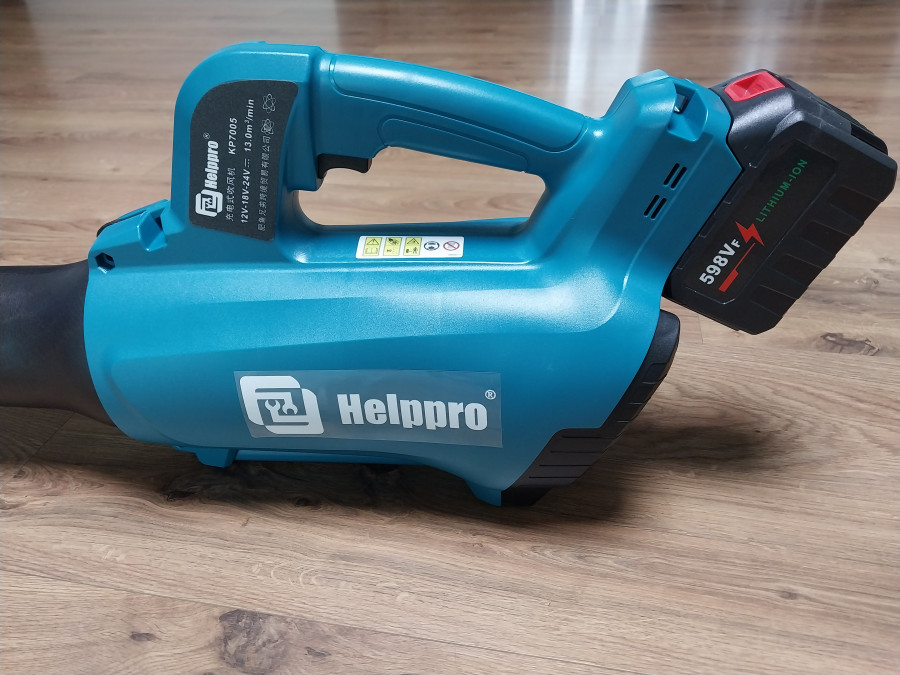

본체에 있는 중국 브랜드 로고를 벗겨내고 요걸 붙여서, 마끼다 제품으로 변신하는 것이지요.

저는 여기서 샀습니다.

http://shum.co.kr/products/6021822415

마끼다 ( Makita )컷팅스티커 차량용 데칼 스킨 (소형) : 숨디모스

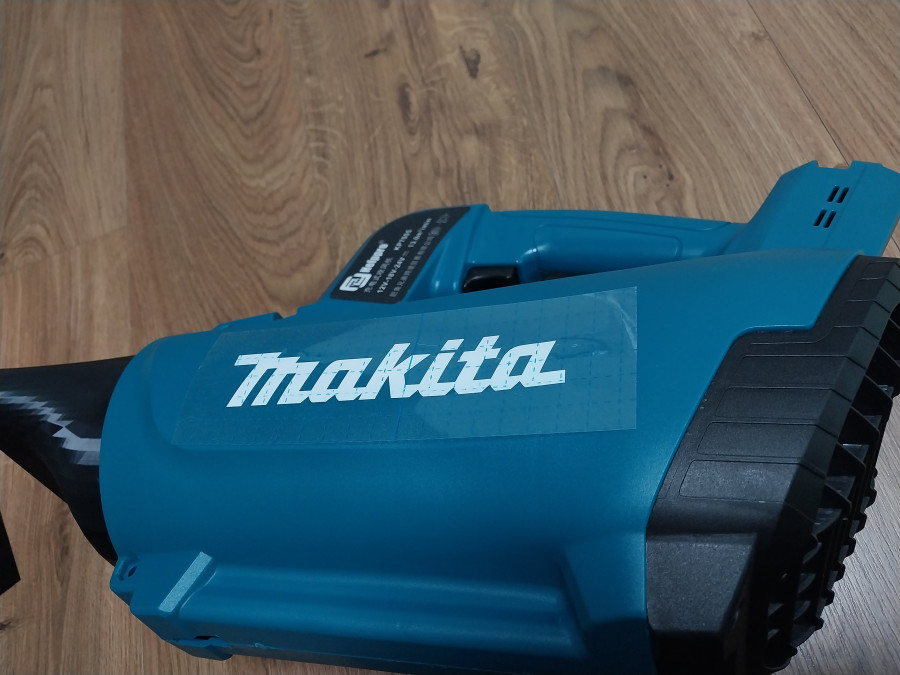

요런식으로 붙이면 끝

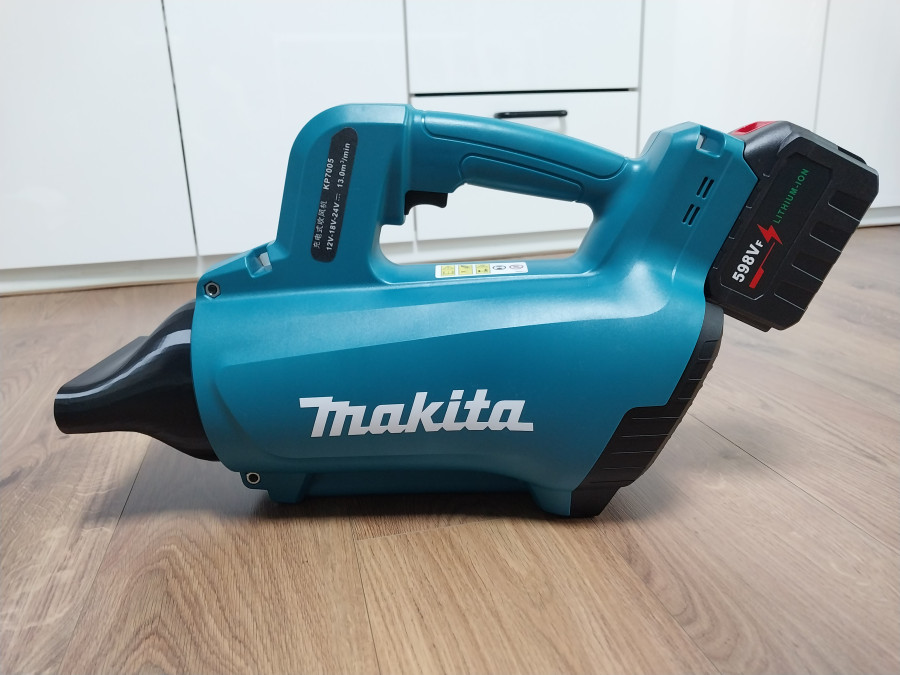

숏노즐을 장착하고 마끼다 스티커를 부착한 알리 대포 송풍기입니다.



앞서 얘기 했던 추가 스위치 작업을 하였습니다.
먼저, 필요한 부품을 설명드릴께요.

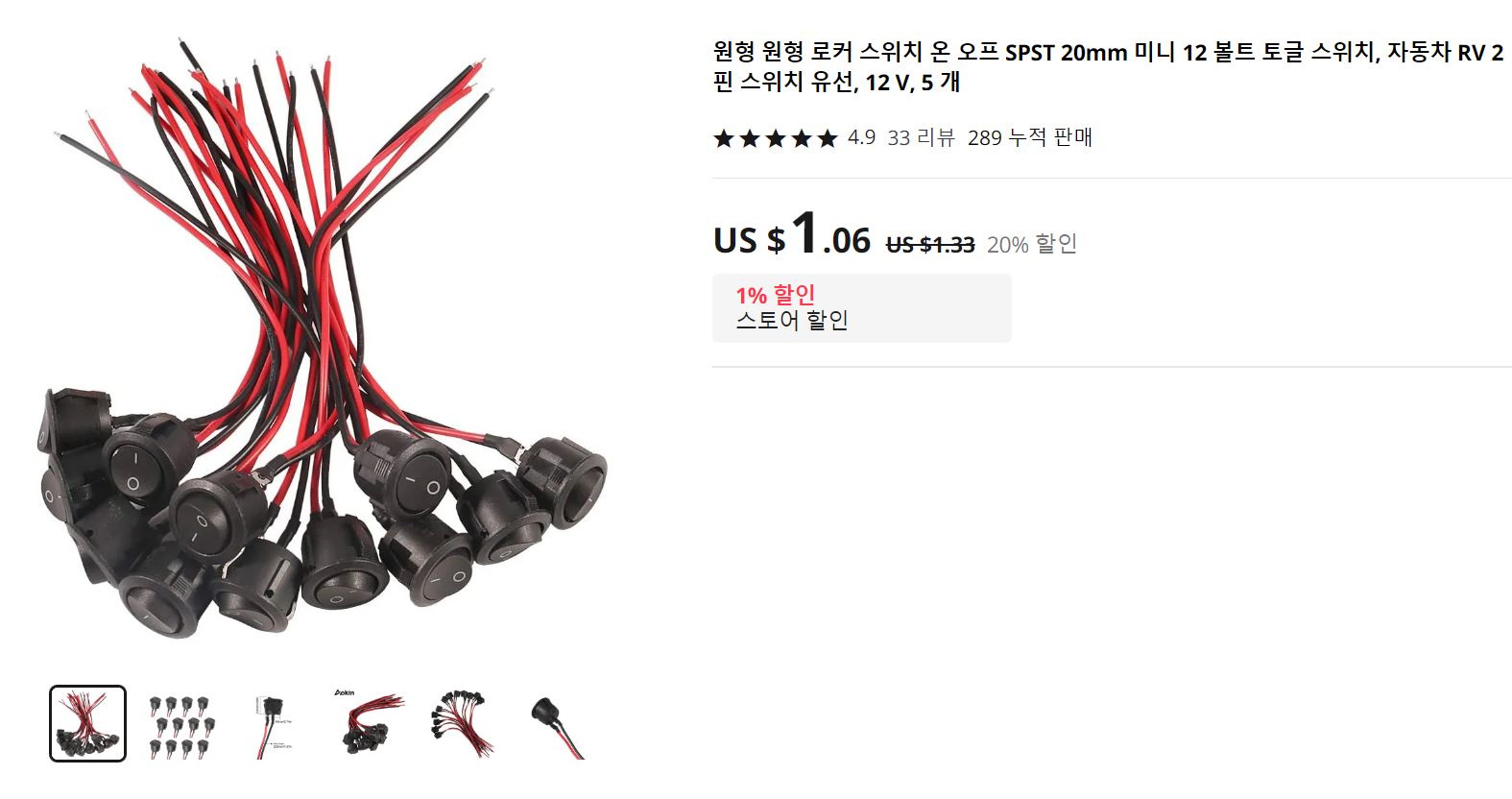

(1) 2단 2핀 원형 로커 스위치 1개
알리에서 저렵하게 전선까지 붙어있는걸로 사려면 아래 이미지를 클릭!

국내몰에서 가격은 좀 더 나가지만 빨리 받고자 한다면
스위치 이름으로 검색해서 구매하면 되겠습니다.

(2) 20mm 홀쏘 또는 스탭드릴

스위치를 제품에 매립할수 있도록 제품에 구멍을 뚫어 줘야 하는데요.
20mm 홀쏘를 사용하거나, 스탭 드릴을 전동공구에 꼽아서 구멍 뚫어줄수 있습니다.

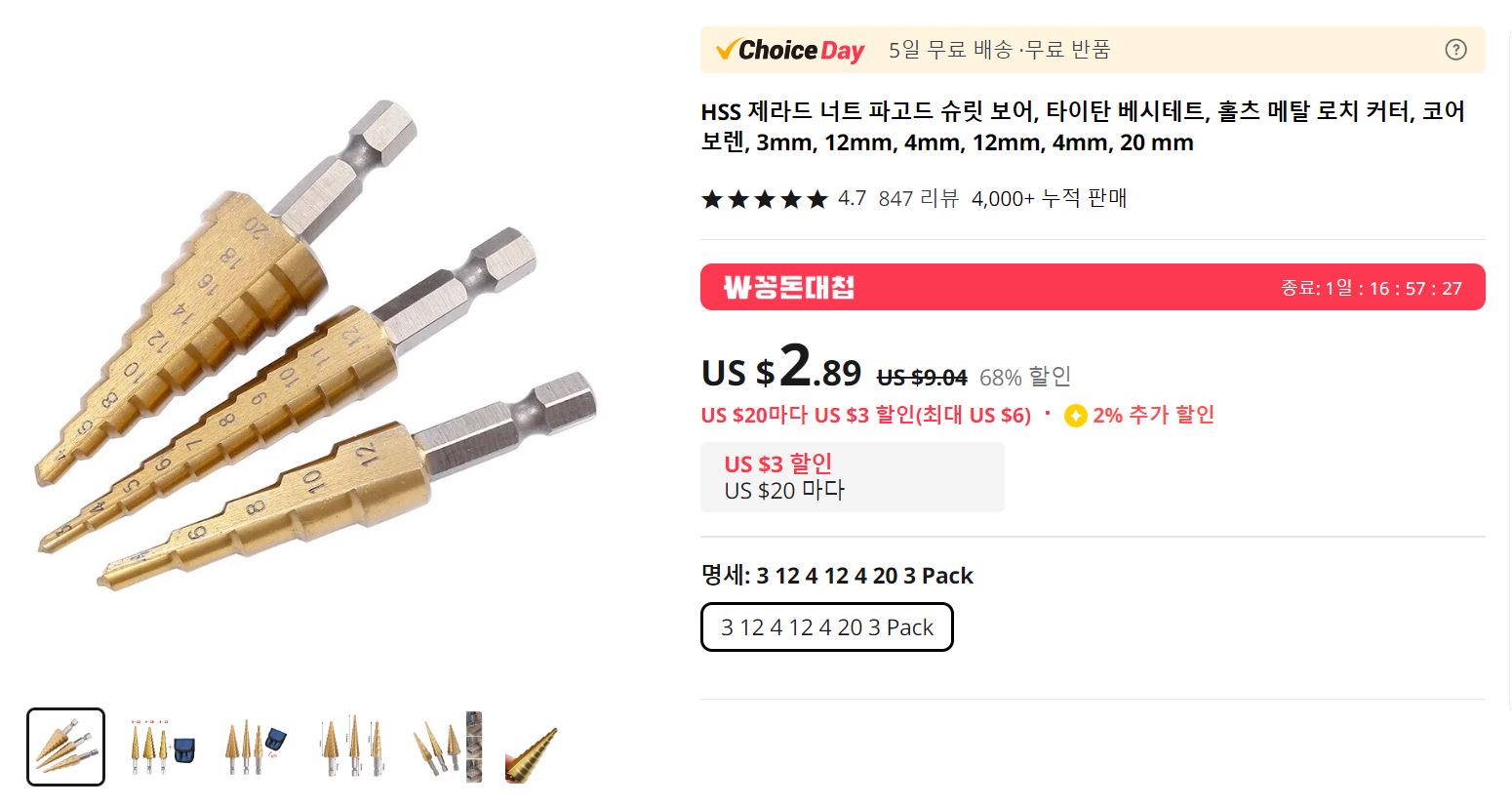

저는 알리에서 저렴한 스탭드릴 3종을 구매해서 사용하였습니다.

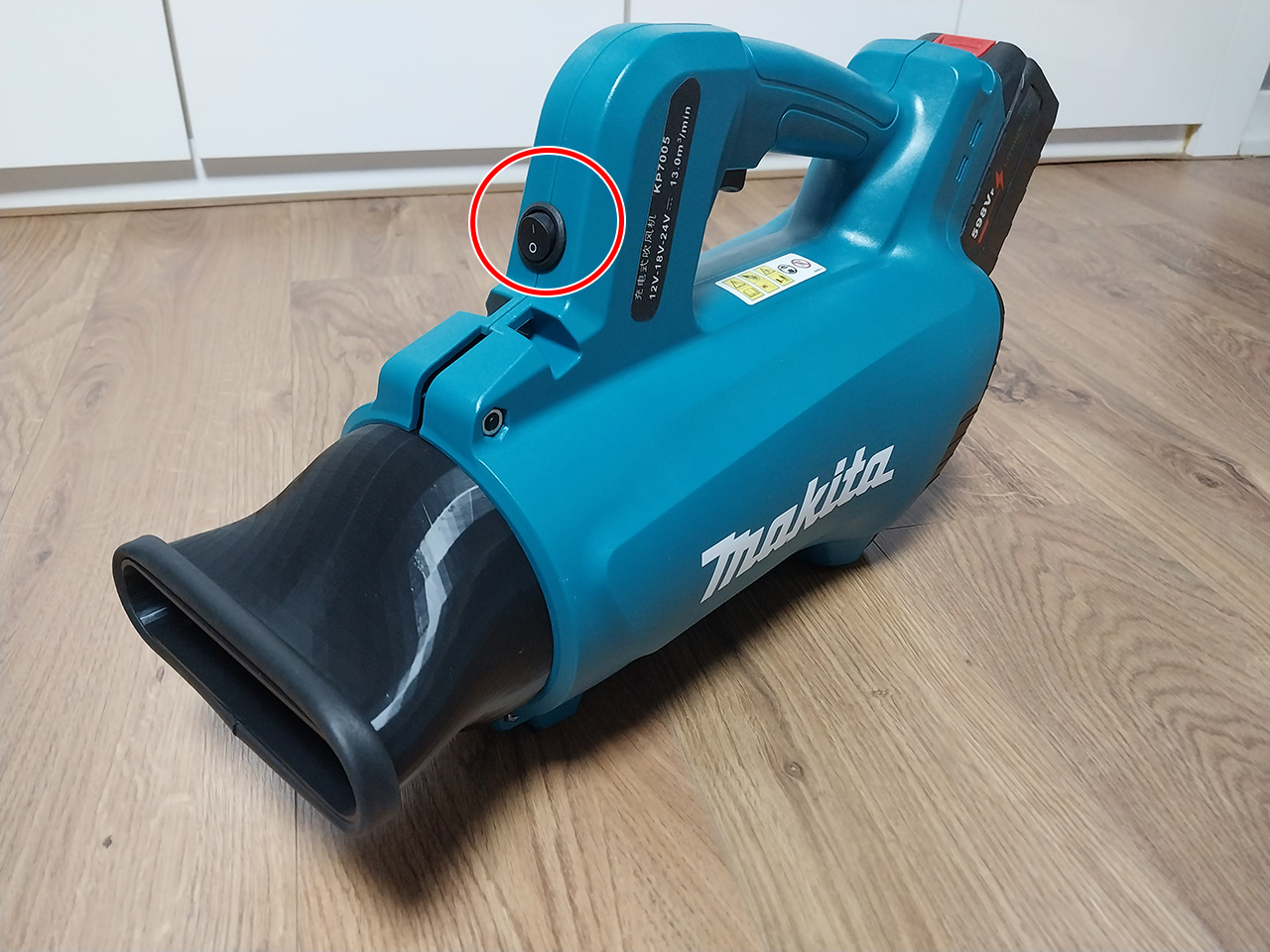

스위치 위치를 알수있도록 작업 완료한 사진부터 올릴께요.
아래 사진과 같은 위치로 선정하는게 좋더군요.
저 위치에 구멍을 뚫어주구요.



내부 전선 작업을 위해 본체를 분해합니다.

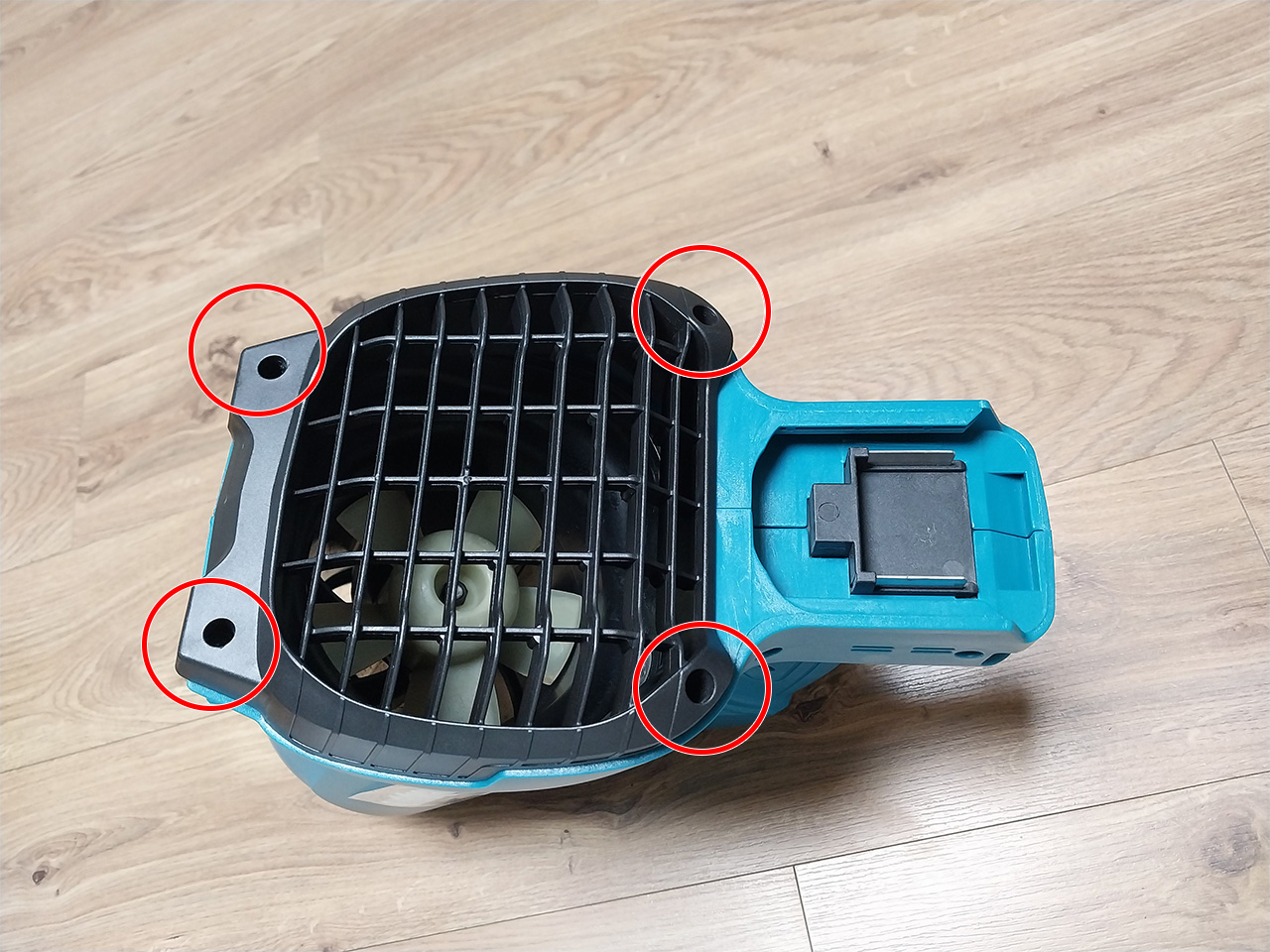

먼저 배터리를 제거하고, 공기 토출구쪽 노즐을 분리해준 다음에, 공기 흡입구 검정색 그릴을 분해해주고, 본체 옆면에 있는 나사들을 모두 풀어줍니다.

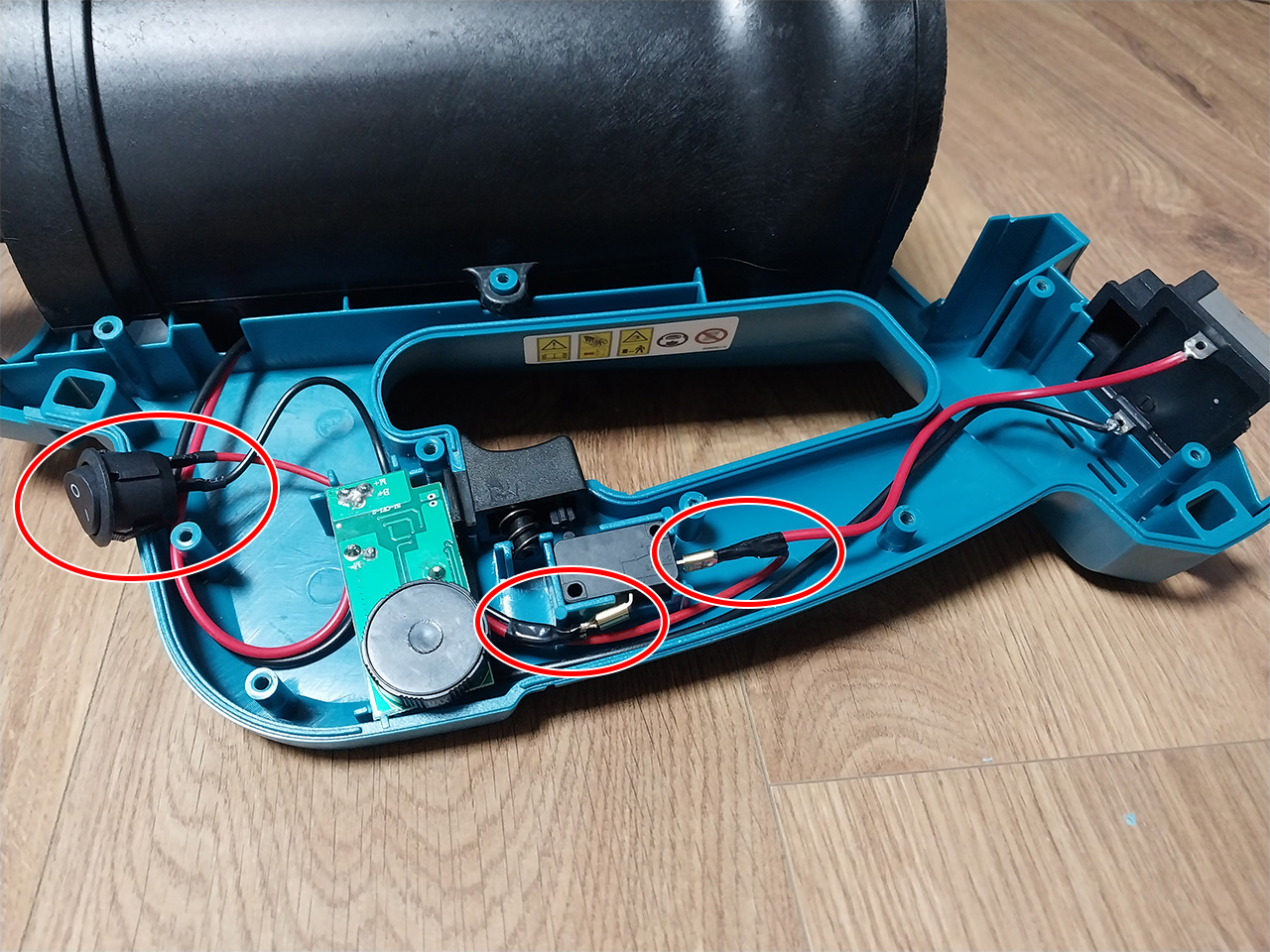

내부 배선은 사진과 같이 합니다.
저는 게임 컨트롤러 diy 할때 썼던 알리산 압착기와 단자소켓이 있어서
기존 소켓을 잘라내고 스위치의 선을 추가하여 새로 압착작업을 해 주었습니다.

압착기가 없더라도 작업가능합니다.
전기인두기가 있는 분은 납땜하셔도 되구요.

인두기도 없다면 그냥 전선 피복을 벗기고 구리선을 서로 묶어주고 전기테입을 둘러싸서 마무리해도 됩니다.





마지막으로 이 제품과 동일한 기능과 동일한 디자인이지만
내부 모터가 내구성이 더 좋은 브러시리스 모터인 제품의 알리 좌표입니다.
배터리는 마끼다 호환 18V 배터리를 따로 구매하면 됩니다.
(배터리는 알리에서 구매하거나, 국내 네이버 스토어에서 18V 마끼다 호환 배터리를 구매)

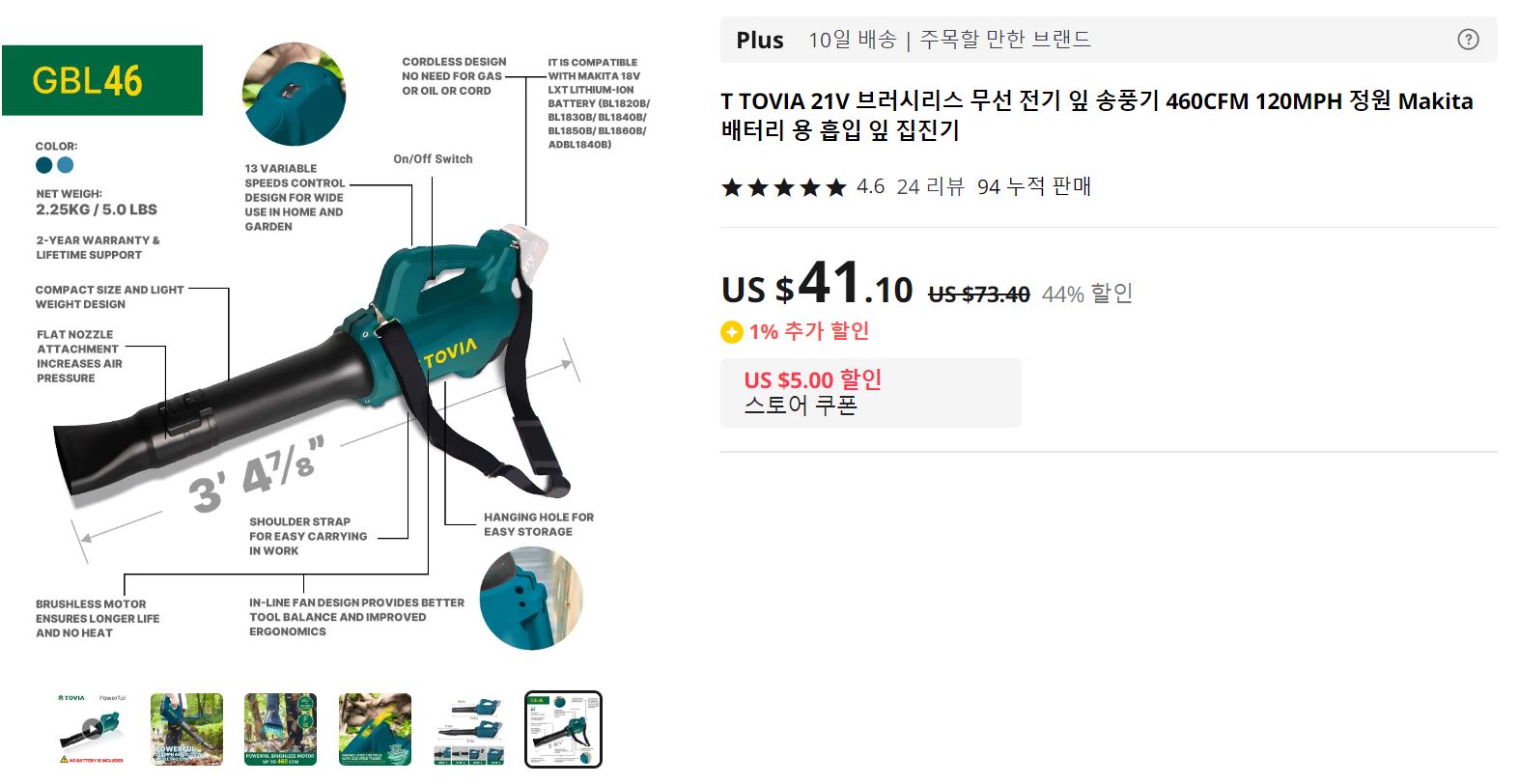

토비아 브러시리스 송풍기 알리 좌표

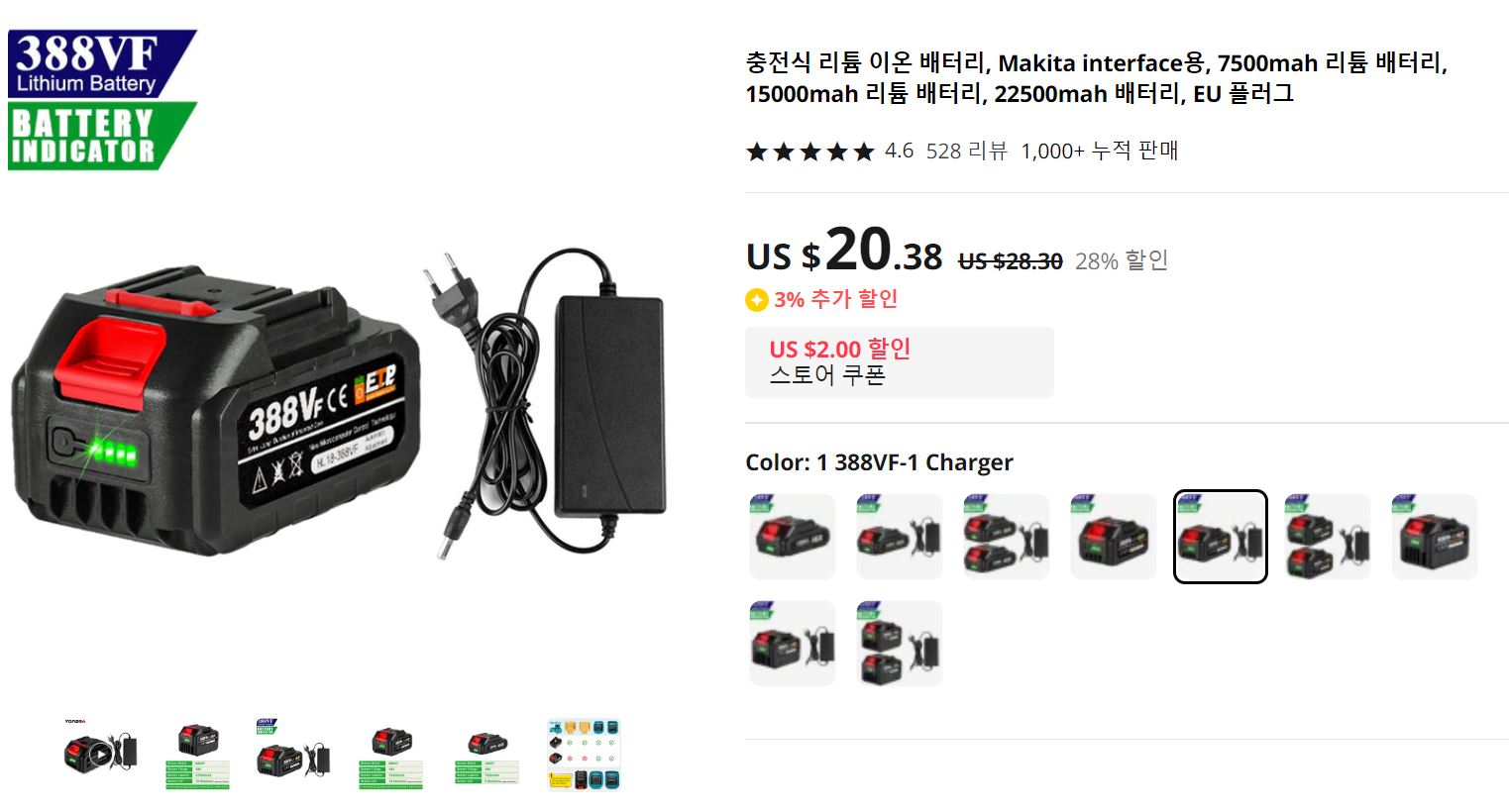

마끼타 호환배터리 + DC충전 어댑터
