팝픈뮤직 컨트롤러 도면 및 상판 시트 디자인 파일

반응형

 얼마전에 제가 만들었던 팝픈뮤직 컨트롤러(일명: 팝픈콘)을 직접 만들어 보고자 하는 분들을 위해, 도면과 상판 디자인 파일을 올립니다.

팝픈콘 자작! (Pop'n Music Game Controller DIY)



팝픈콘 자작! (Pop'n Music Game Controller DIY)

 팝픈콘을 직접 제작해 보았습니다. 부품들 주문하고 받기까지 시간이 2~3주이상 걸렸고, 이후 제작하는데에도 시간이 많이 들어갔습니다만, 만들어 놓고 보니 정말 귀염귀염합니다. ^^ 기존 전

malio.tistory.com




필요한 부품은 위의 너튜브 영상 페이지에서 더보기 버튼을 누르면
주요 부품들의 알리 좌표가 있으니, 일단 어떠한 부품들인지 내용 확인만 한 다음, 여러 스토어중에서 가장 싼곳을 찾으면 되겠습니다.

◆ 도면

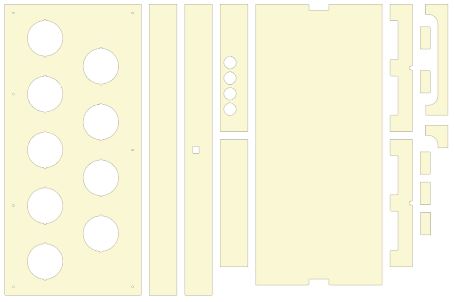

Music Controller_12t_Sample.ai
0.27MB

도면은 두께 12mm MDF 기준으로 작성된 일러스트레이터 파일입니다.
고밀도 MDF 12mm + 투명아크릴 3mm + 100mm 리듬게임 버튼 + 기타
으로 제작시 무게는 대략 6.8kg 정도가 됩니다.
(두께 9mm 기준으로 만드실 분은 개인적으로 수정하여 사용하면 되겠습니다.)



◆ 상판 디자인 이미지

PopnCon_RGB_size_730x343_hungry_mario.7z
2.69MB


출력사이즈 730x343mm 기준으로 작성하였습니다.
100mm 리듬게임 버튼과 1:1 매칭이 되는 사이즈 입니다.
코나미, 비마니, e-amusement, Pop'n Music 로고와 백그라운드 패턴은 제외하였습니다.
