안녕하세요. 배고픈마리오입니다.
이전에 제가 라즈베리파이3를 넣을수 있는 이쁘장한 레트로 게임기 모양의 케이스들을 리뷰한 적이 있는데요. 이번에는 라즈베리파이4를 위한 전용 케이스를 리뷰할까 합니다. 출시는 2020년 여름에 된것으로 알고 있지만 아직 잘 모르시는 분들이 계신것 같아 소개해 봅니다.

모양은 북미판 패미컴과 똑같이 생겼습니다. 과거 라즈3용으로 요런 모양의 케이스가 나온적이 있지만 이번 라즈4용은 겉은 비슷하나 속과 기능은 완전히 달라졌습니다.

저는 이걸 받기 까지 무려 2주가 걸렸는데요. 국내 대형몰에서 산것인데 마침 재고가 없다고 하여 알리익스프레스에서나 발생할 2주라는 기간이 소요되는 사태가.... ㅜㅜ

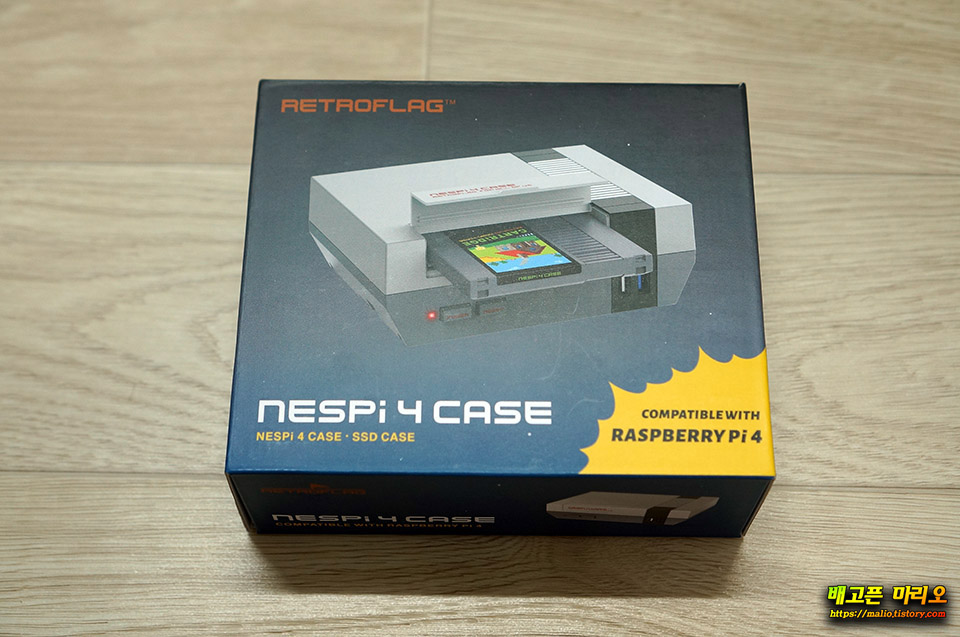

먼저, 박스부터 살펴보겠습니다.
제가 주문한것은 국내 수입품인데 전원 아답터가 미포함이라 박스크기가 작은 것 같습니다.
보통 아답터까지 정식 수입하려면 KC인증이 필요한데요. 아마 이 인증비용때문에 아예 빼버렸나 봅니다.

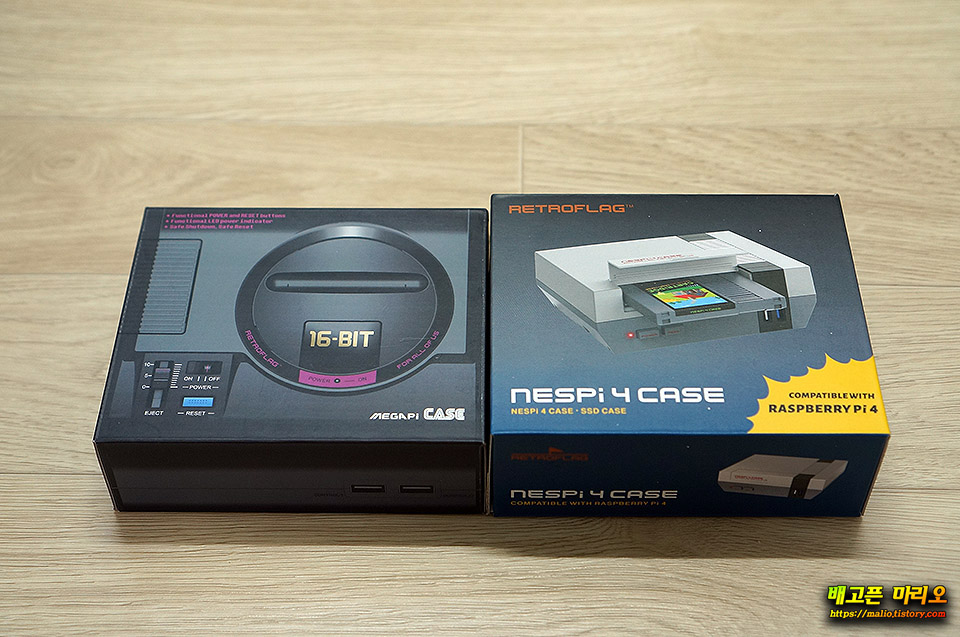

기존 메가파이와 박스 비교를 해볼까요?
크기는 대동소이 합니다만 높이가 살짝 더 높죠?

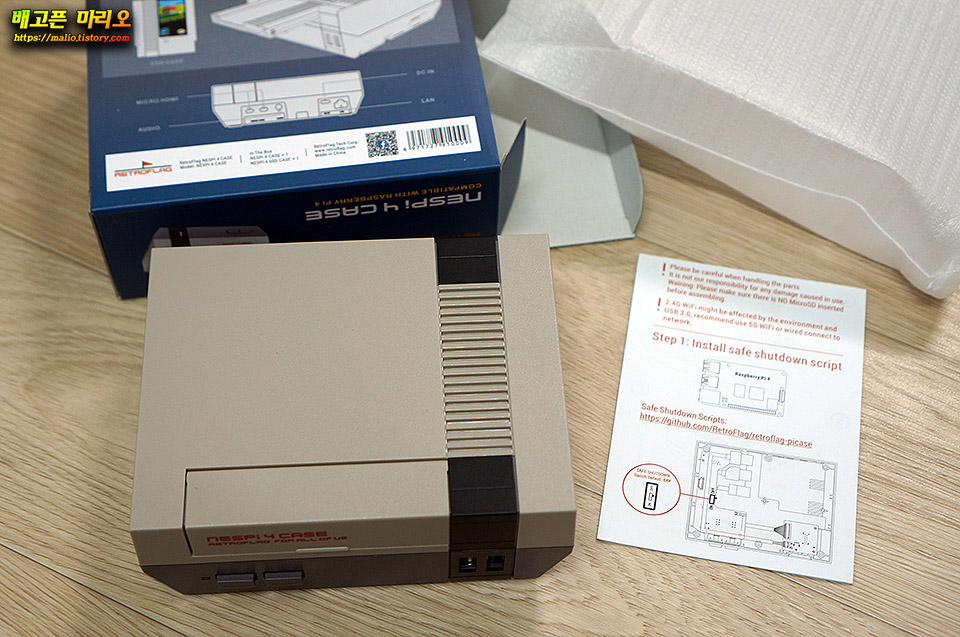

박스를 까 보겠습니다.

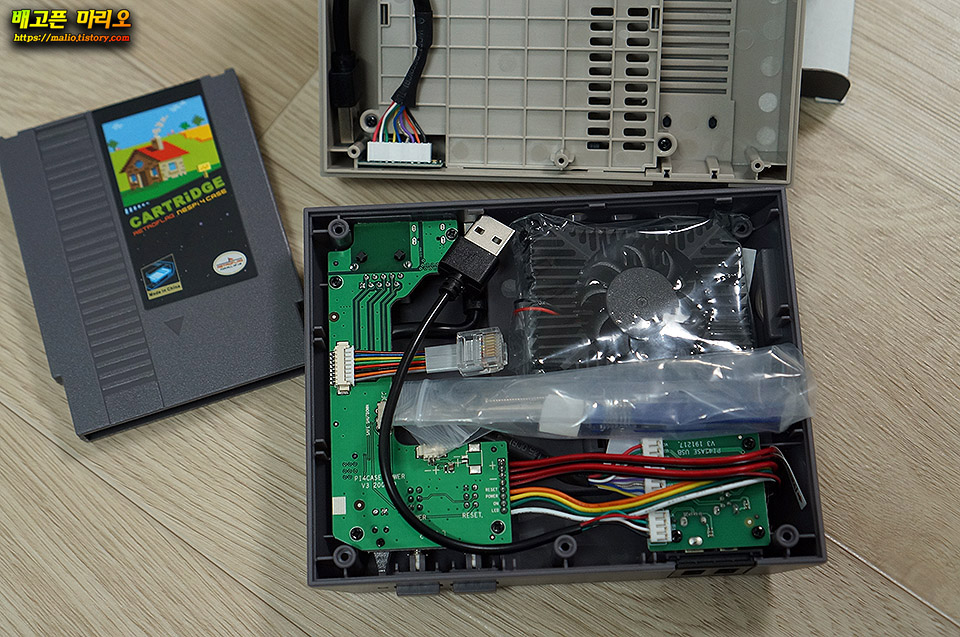

부품은 내부에 들어있습니다.

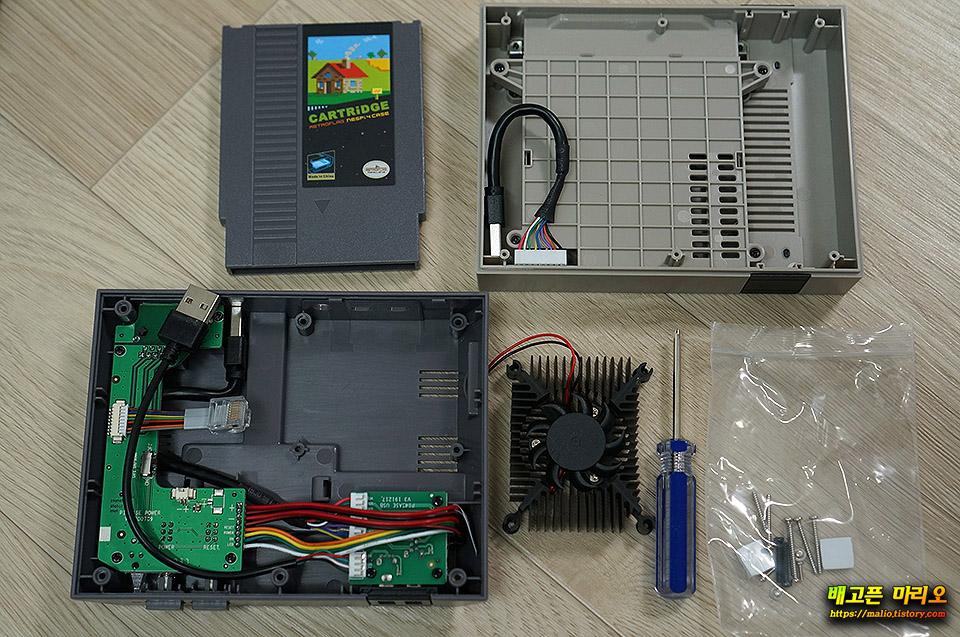

전체 구성품입니다.
SSD장착용 카트리지 팩, 케이스 상단/하단, 방열판+냉각팬, 십자 드라이버, 열전도 폼테입, 스크류



조립하기 전에 외관부터 한번 살펴보겠습니다.

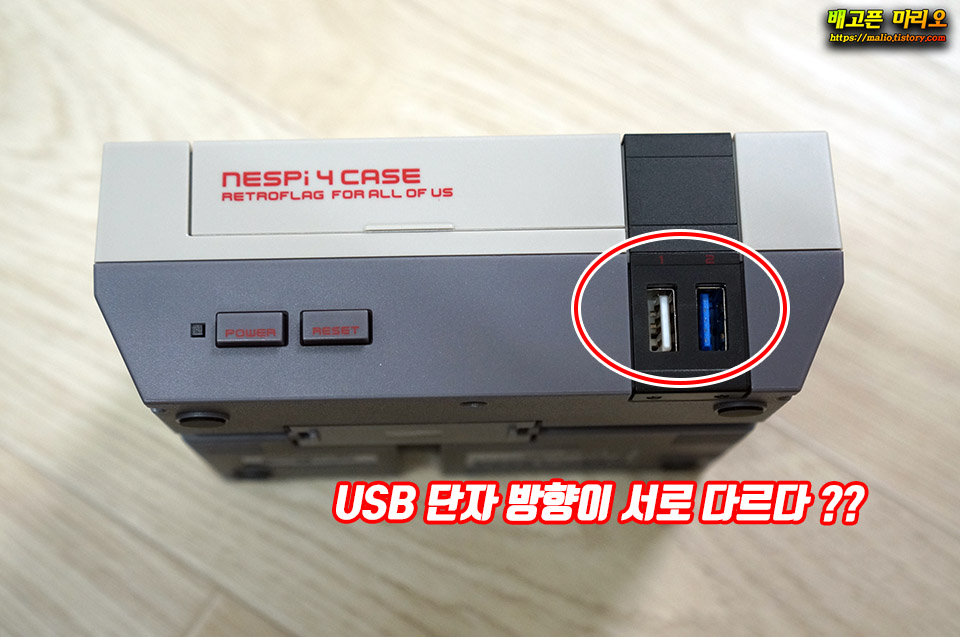

전면부에는 전원버튼과 리셋버튼이 있습니다. 우측에 USB 단자가 2개 있는데 2.0단자 1개와 3.0단자 1개가 있습니다.
라즈4가 제공하는 총 4개의 USB단자중에서 전면부 2개를 제외한 나머지 USB 3.0 단자 1개는 SSD 연결을 위해 내부에서 사용되며, 나머지 USB 2.0 단자 1개는 사용을 못하게 되어 있습니다.(이부분 좀 아쉽네요. 후면이나 측면이라도 하나 내 줬으면 좋았는데..)


그리고 사진의 빨간원 안을 잘 보시면 2개의 USB 단자가 서로 삽입 방향이 다른것을 알수 있습니다. 도대체 왜 이렇게 만든걸까요??  저 같은 경우 키보드나 조이스틱 연결할때 삽입실패해서 단자방향을 다시 확인하는 우를 범하게 되더군요.

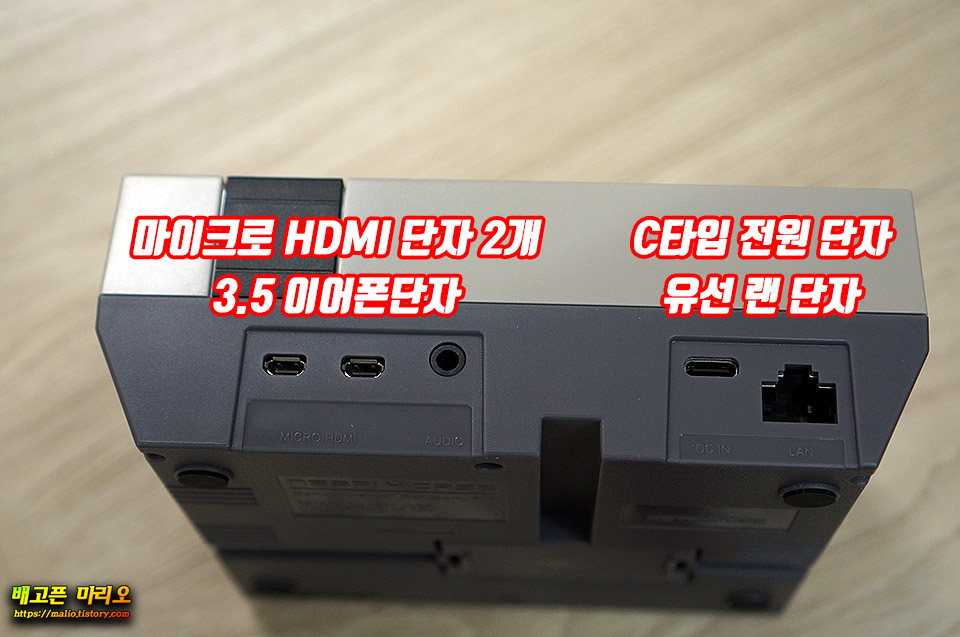

후면에는 사진과 같이 마이크로 HDMI 단자 2개, 3.5 이어폰 연결단자, C타입 전원 케이블 연결단자, 유선랜 케이블 단자가 있습니다.

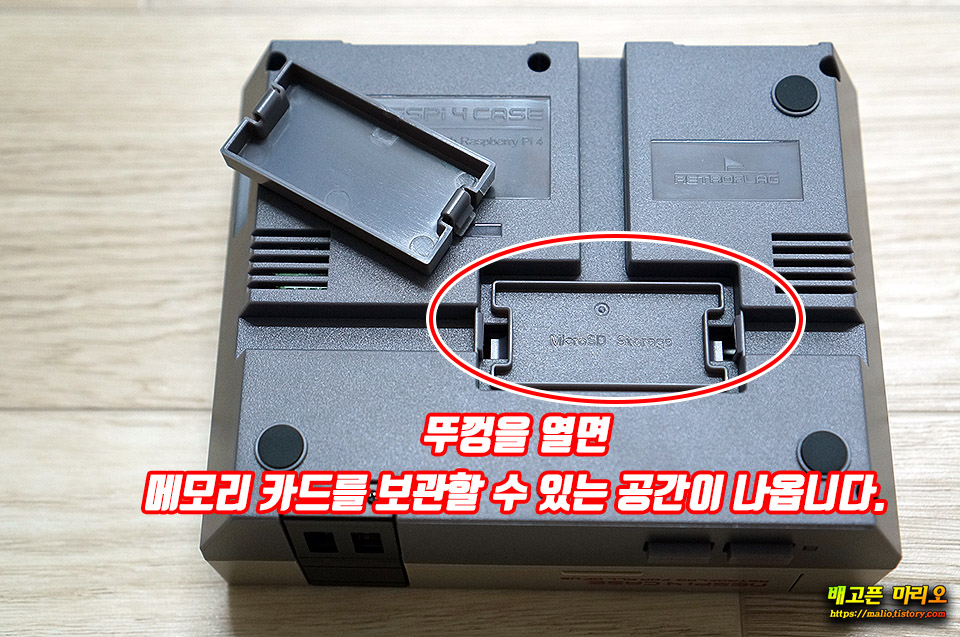

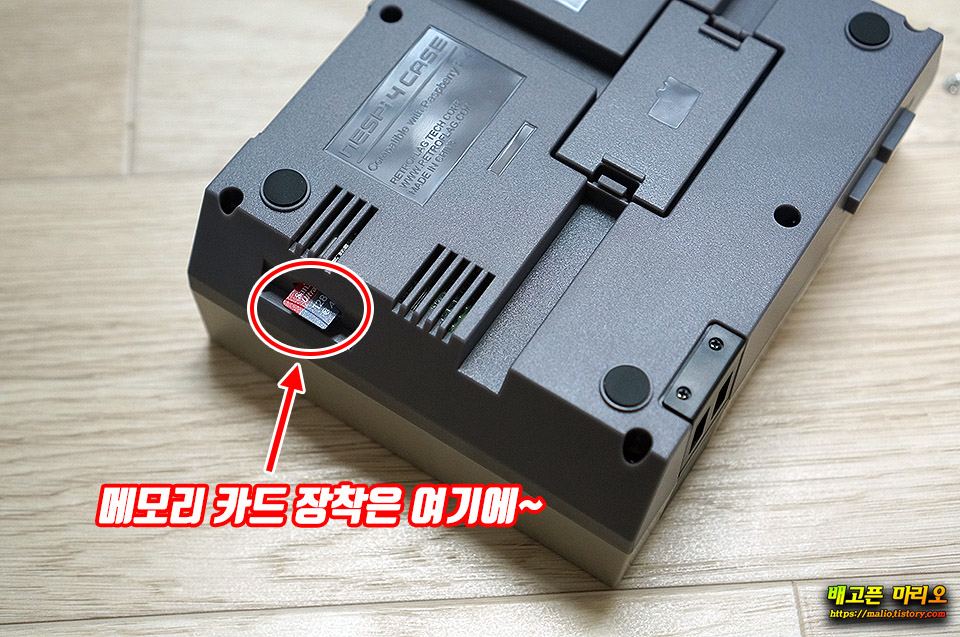

하단에는 공기순환을 위한 흡입구와 메모리카드를 수납할수 있는 작은 공간이 있습니다.



마이크로 SD메모리카드는 측면에 삽입할수 있습니다.



전면 뚜껑을 열면 카트리지 팩을 넣을수 있습니다.
콘솔게임기의 게임롬팩 같이 생긴 카트리지안에 SSD를 넣어서 사용이 가능합니다.
SSD는 두께 7mm 이하만 사용이 가능합니다. 요즘 나오는 제품은 모두 가능합니다만,
집에서 뒹굴던 10년된 64GB짜리는 두께가 10mm라서 장착이 안되더군요.

SSD는 대용량 파일을 읽을때 유용할 것으로 보입니다.
펌웨어 업을 하면 마이크로SD카드가 아닌 SSD만으로 바로 부팅하게 할수도 있다는 군요.

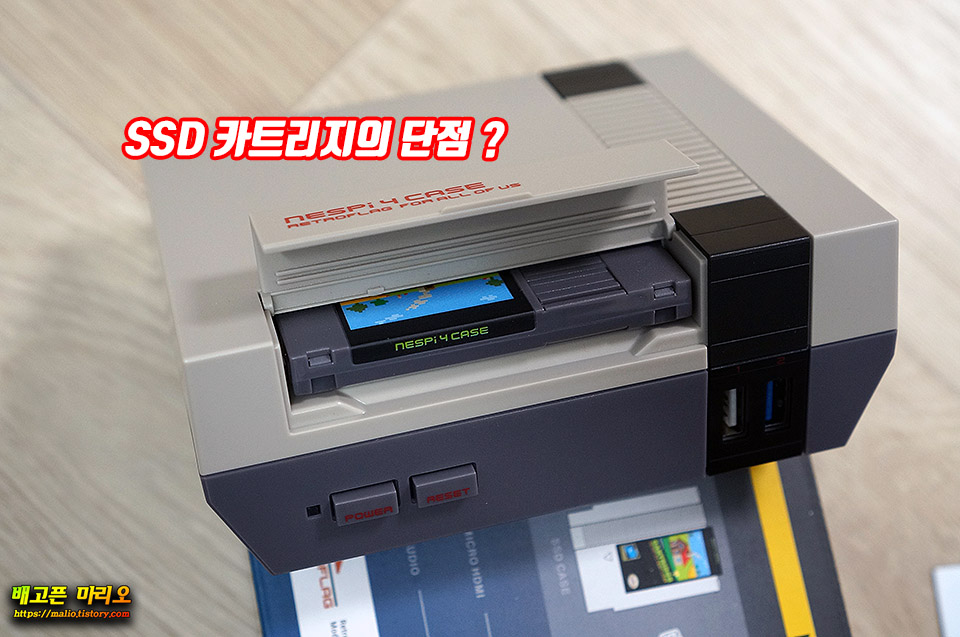

아주 심박한 기능이긴 한데 단점도 있습니다.
너무 빡빡해서 삽입후 분리하기가 상당히 힘이 든다는 것입니다.
아마존 사용기를 보면 도저히 안빠져서 케이스를 다 분해하고 빼냈다는 사람도 있더라구요. ㅎㅎ
그리고 제가 사용해 본 결과, SSD 없이 빈껍데기만 넣어놓아도 꺼내보니 뜨뜻합니다. 내부 열이 카트리지 팩 쪽으로 전달된다는 것이지요. 안그래도 재질이 플라스틱이라 열배출에 안좋은 상황인데 내부에서 데워지는 효과까지 있으니 SSD 성능에는 마이너스네요.
하지만 뭐 장시간 가혹하게 쓰실 분이 많지는 않을테니 단시간 쓰는 용도로는 문제가 없을것 같습니다.



이제 조립방법에 대해 알아보겠습니다.
조립은 예전 케이스 조립해 보신분이라면 쉽게 진행할수 있습니다.

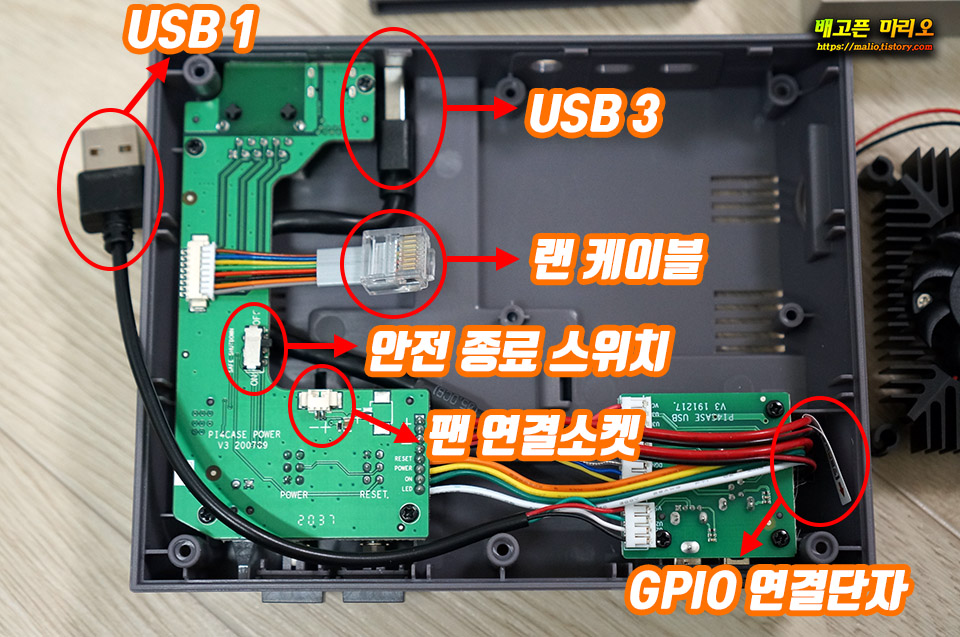

우리가 연결해야할 단자들입니다.

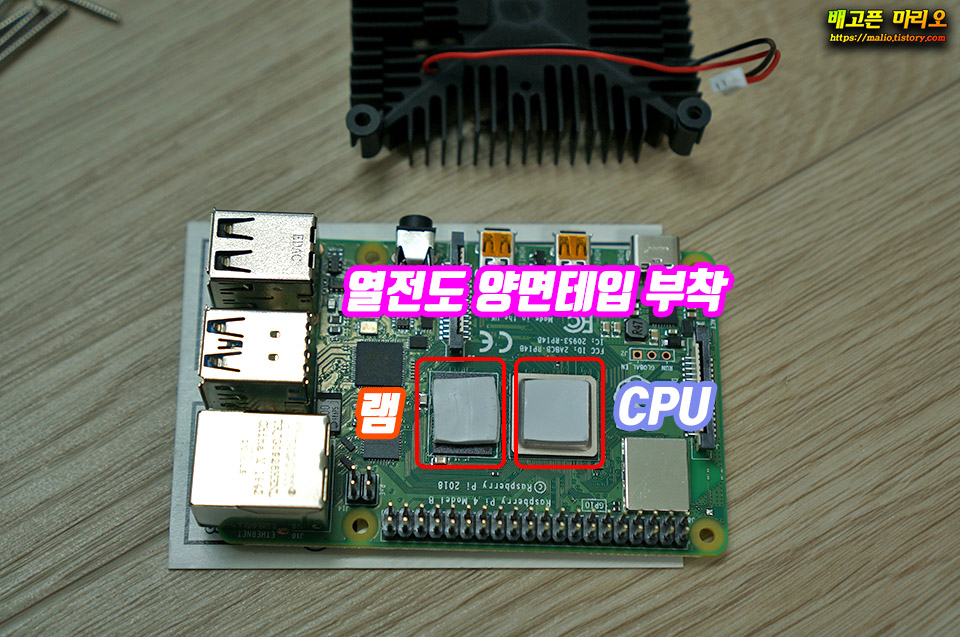

먼저 라즈베리파이4 기판에 열전도 폼테입을 부착해 줍니다.
양면테입방식이라 양쪽 다 비닐을 벗겨주어야 합니다.

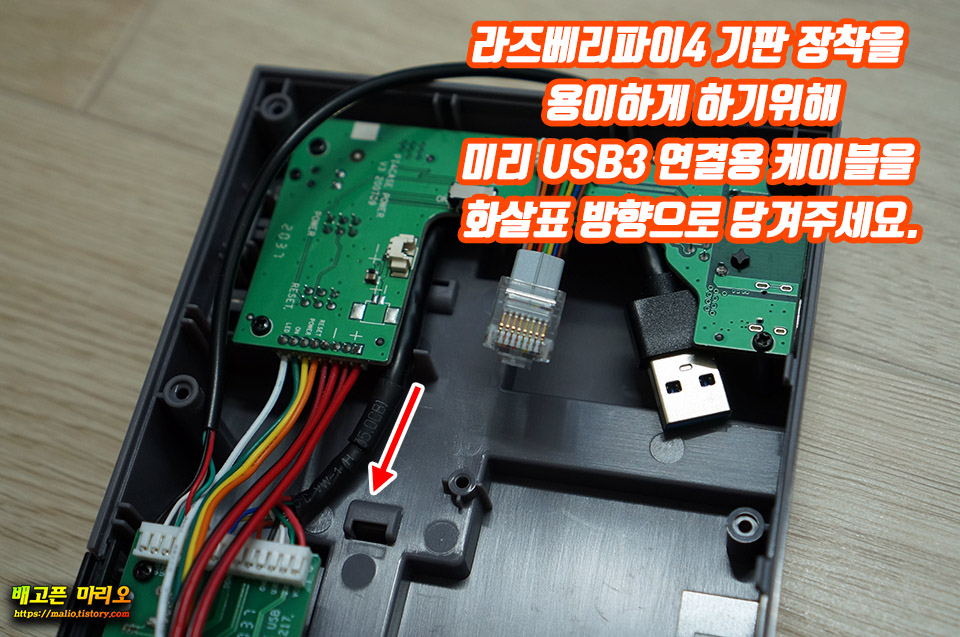

기판을 장착하기 전에 USB 3번 케이블이 걸리적거려서 장착이 어려우니
사진과 같이 케이블을 화살표 방향으로 최대한 당겨 줍니다.

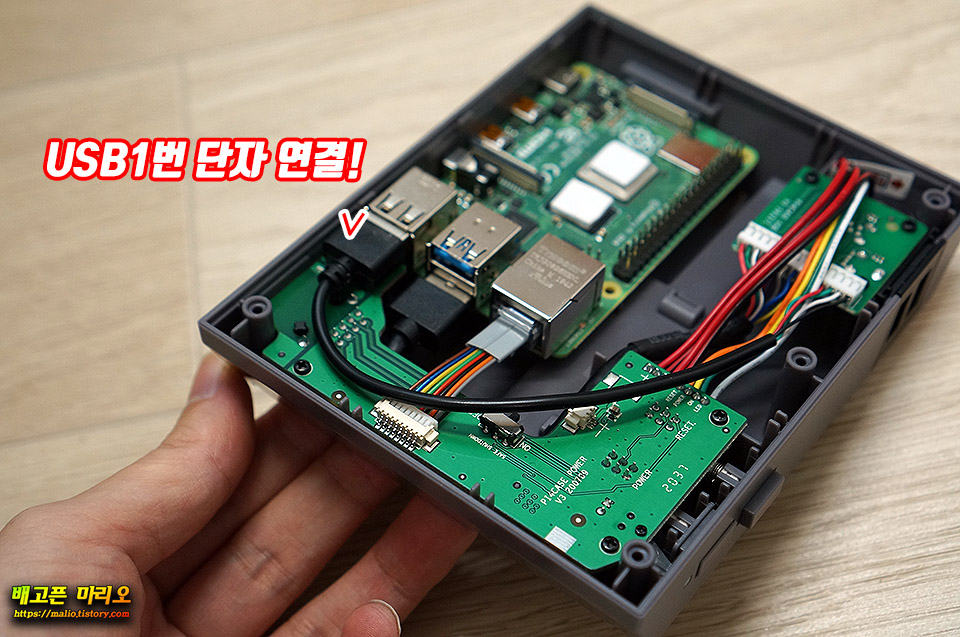

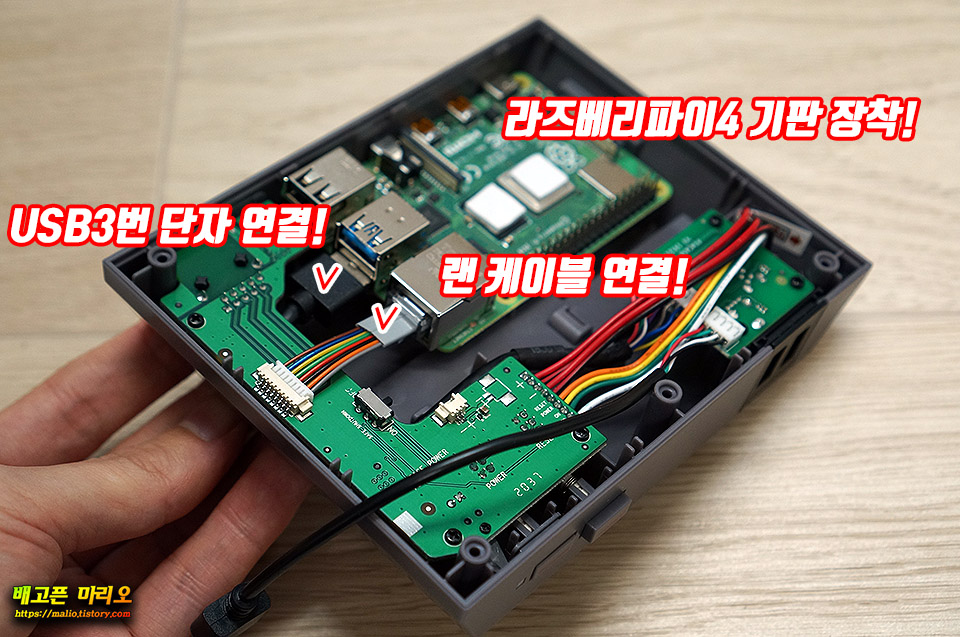

케이블들을 사진과 같이 연결합니다.

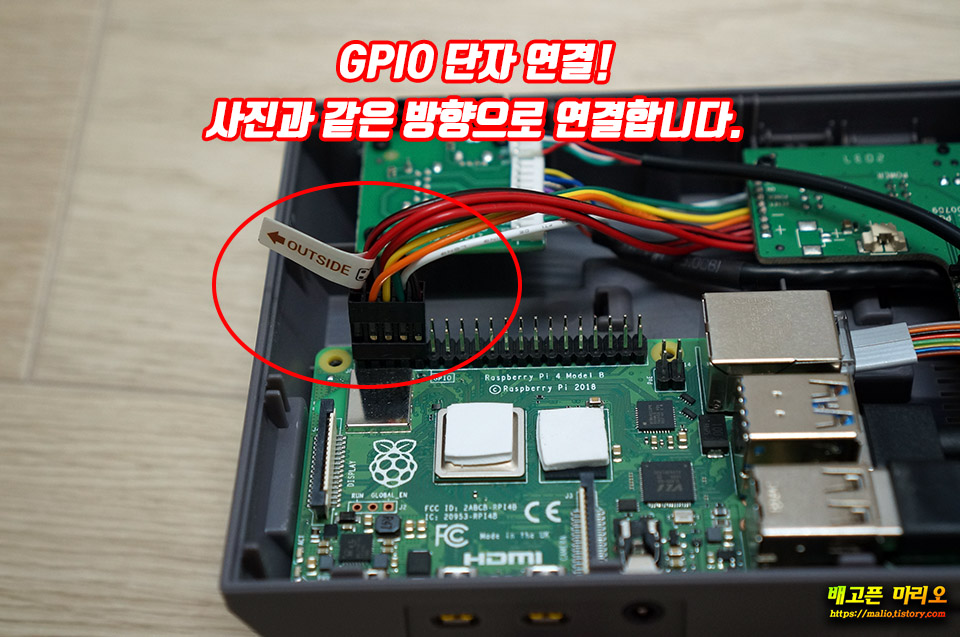

GPIO 단자는 방향에 유의해서 연결합니다.
OUTSIDE 라고 적혀있는 스티커가 바깥쪽으로 향하게 하면 됩니다.

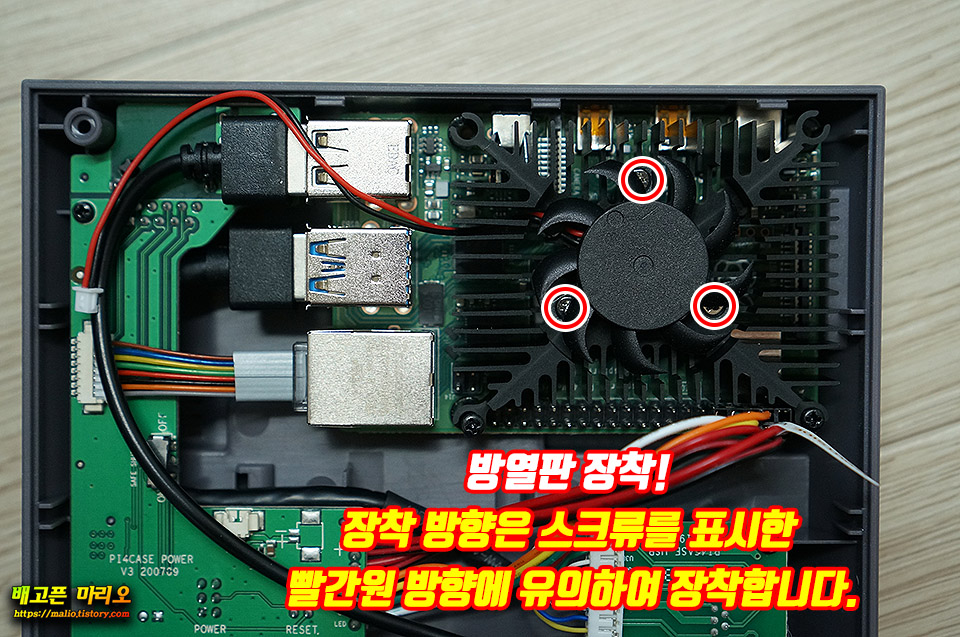

방열판과 냉각팬은 방향에 유의하여 결합해 줍니다.
방향이 틀리면 장착이 안됩니다.

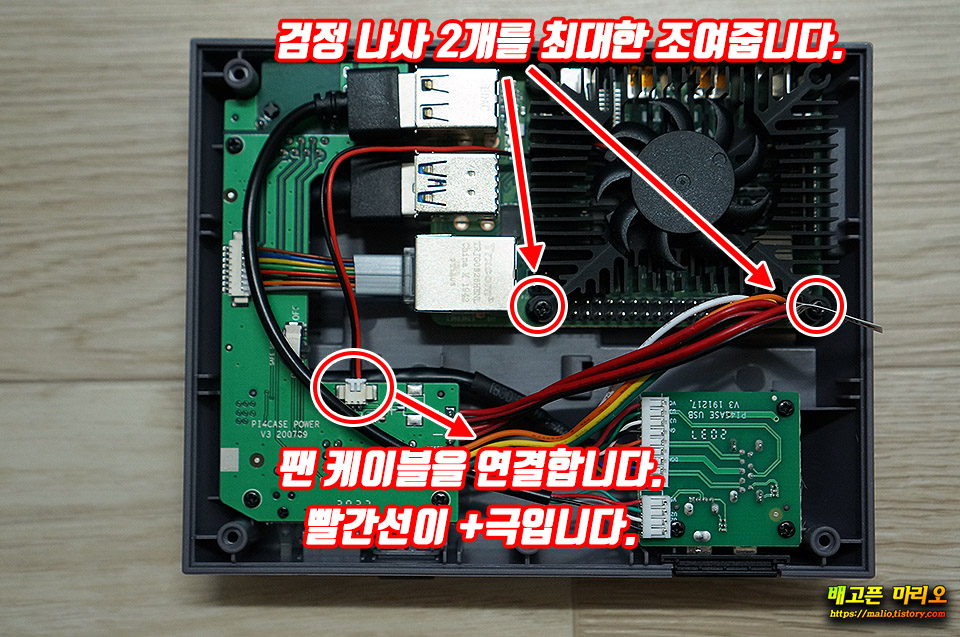

팬 케이블을 연결해주고 검정 나사 2개를 조여줍니다.

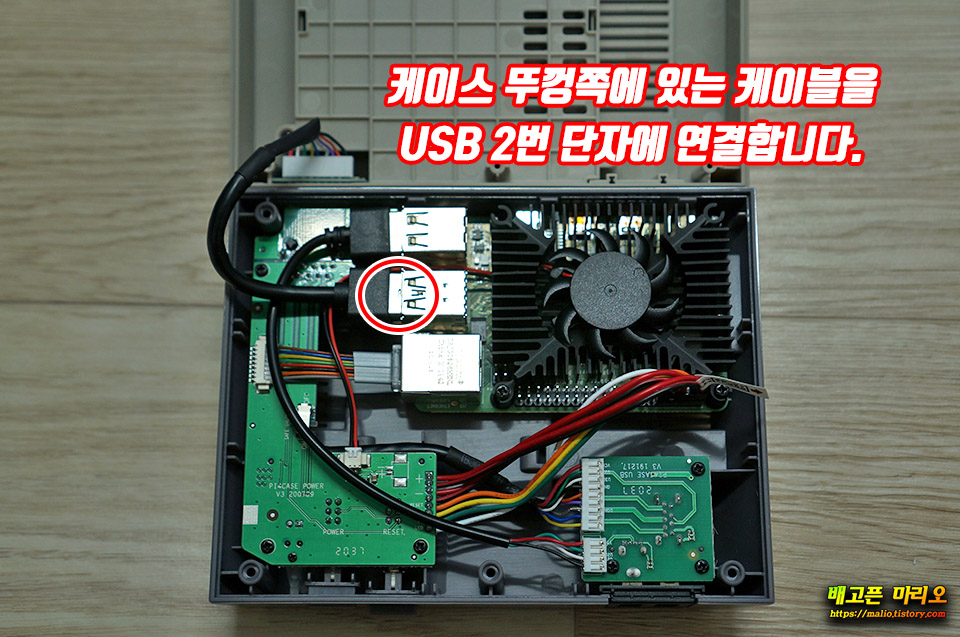

케이스 상단쪽에 있는 케이블도 연결해줍니다.

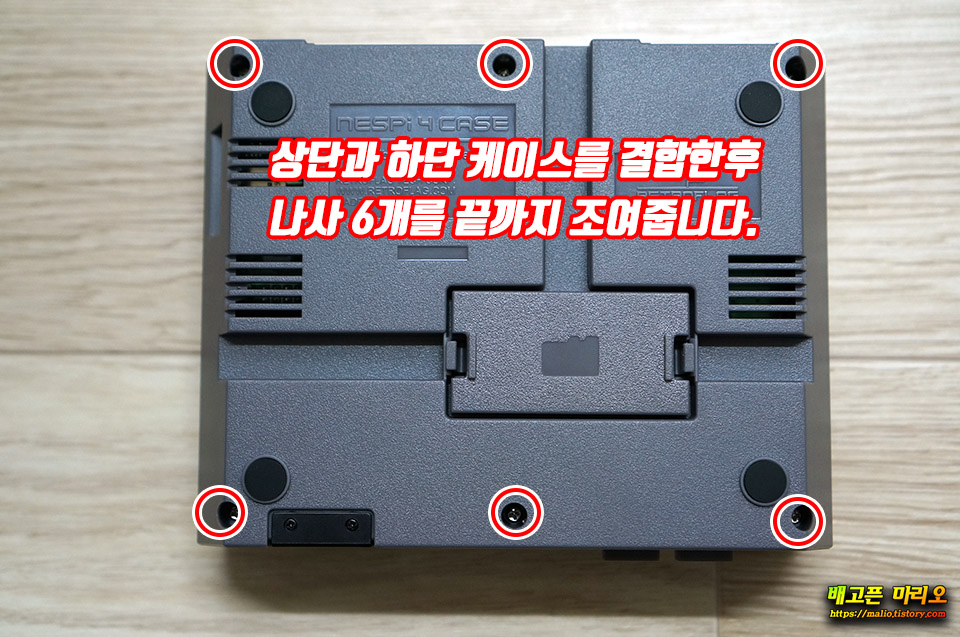

마지막으로 2개의 케이스를 서로 결합하고 나사6개를 체결하면 완성입니다.

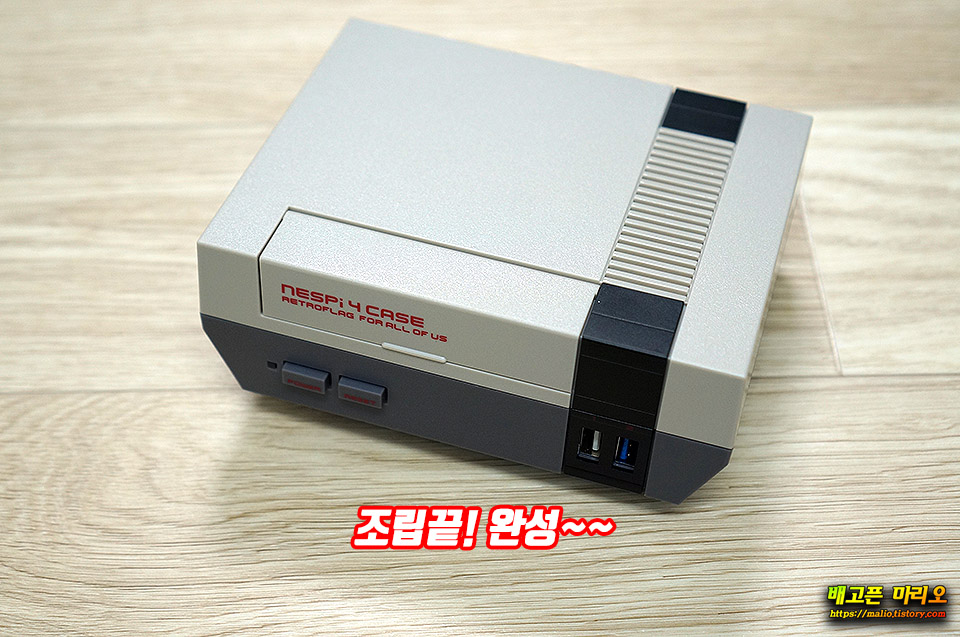

완성~



우측 상단에는 열이 빠져나갈수 있는 배기구가 있습니다.
이번 제품은 공기구멍도 제법 잘 만들어 놓은것 같습니다.

북미 스타일의 투박한 박스형태의 디자인이지만 PCB기판에 케이블 덩그러니 연결해 놓은것 보다는 백배 좋네요 ^^
기본 포함되어 있는 방열판과 냉각팬도 좋습니다.

라즈4용 레트로게임기 케이스는 이게 유일하다 보니 지금은 선택의 여지가 없습니다.
그냥 사~세~요.

현재 국내에서는 아답터 제외, 배송비포함 3만8천원대
알리 익스프레스는 5V/3A 아답터 포함, 배송비포함에다 11월11일부터 행사라서 행사가(3만8천원대)에 쿠폰까지 쓰면 3만 초반도 가능하겠네요. +_+

라즈베리용 5V/3A아답터를 이미 가지고 있고, 빨리 받고싶다면 국내물건을~
그렇지 않다면 아답터값만 6천원 정도 하니 알리가 훨씬 더 이득이겠습니다.
다만 알리 물건은 플러그가 북미식 일자라서 돼지코가 있어야 한다는 사실... 그리고 배송 느림.... 이런거 감안해야 합니다.

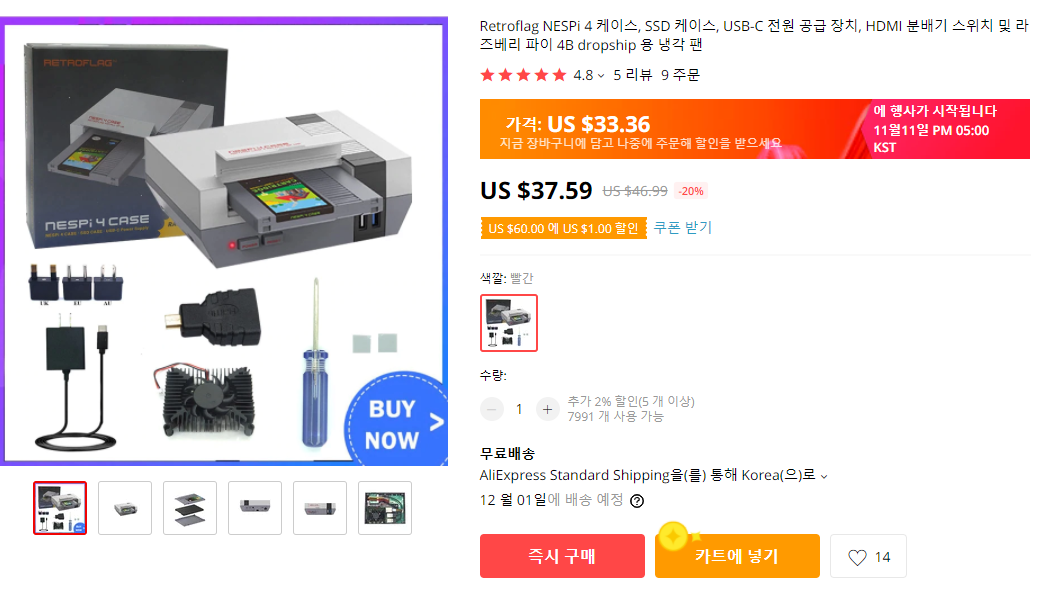

알리 좌표입니다. 사진을 누르면 연결됩니다.



다음글에는 라즈4를 레트로머신으로 변신시킨 결과물을 올려보도록 하겠습니다.
